Comment les systèmes de mise à la terre réduisent les risques d’électricité statique sur les citernes de diesel

L’électricité statique constitue un problème de sécurité critique lors du transport de diesel, où même une faible décharge peut créer de graves risques opérationnels.

Pour les responsables du contrôle qualité et de la sécurité, un système de mise à la terre bien conçu sur une semi-remorque-citerne à carburant diesel contrôle l’accumulation électrostatique pendant le chargement, le déchargement et les manipulations courantes.

Une mise à la terre efficace améliore la sécurité des citernes, favorise la conformité et protège le personnel, la cargaison, les infrastructures de chargement, les équipements électroniques et la continuité des opérations de l’entreprise de transport.

L’intention principale de recherche derrière ce sujet est pratique : les responsables veulent savoir si la mise à la terre réduit réellement les risques et comment vérifier son efficacité.

Ils s’intéressent généralement moins aux définitions théoriques qu’aux points d’inspection, aux contrôles opérationnels, aux signes de défaillance et aux responsabilités des conducteurs, des terminaux et des équipes de maintenance.

Pourquoi l’électricité statique reste importante pendant le transport de diesel

Le diesel a un point d’éclair plus élevé que l’essence, mais cela ne rend pas le contrôle de l’électricité statique facultatif lors des opérations commerciales de citernes.

Le déplacement du carburant dans les tuyauteries, flexibles, filtres, pompes et raccords de compartiment peut séparer les charges électriques et créer des différences de tension entre les équipements connectés.

Une décharge statique devient dangereuse lorsqu’elle se produit à proximité de vapeurs inflammables, de brouillard de carburant résiduel, de surfaces contaminées ou d’espaces confinés insuffisamment ventilés.

Les terminaux de chargement présentent une exposition particulière, car les débits de produit sont élevés, de nombreux éléments métalliques sont présents et les conditions d’exploitation évoluent tout au long de chaque poste.

Le déchargement peut créer des dangers similaires lorsque les conducteurs raccordent des flexibles, utilisent des pompes, ouvrent des vannes ou transfèrent du carburant dans des réservoirs de stockage dont les conditions de liaison équipotentielle sont inconnues.

Les phénomènes statiques peuvent également endommager les compteurs électroniques, les capteurs de niveau de réservoir, les dispositifs de communication et les systèmes de commande, créant des problèmes de qualité, de traçabilité et de fiabilité opérationnelle.

Pour les responsables de la sécurité, la question principale n’est pas de savoir si l’électricité statique existe. Il s’agit de savoir si une charge peut s’accumuler sans chemin contrôlé permettant son égalisation en toute sécurité.

Un système de mise à la terre fournit ce chemin contrôlé, réduisant les différences de tension entre la citerne, l’équipement de chargement, le réservoir de stockage, les ensembles de flexibles et les infrastructures environnantes.

La mise à la terre et la liaison équipotentielle remplissent des fonctions différentes mais complémentaires

La mise à la terre relie les équipements conducteurs à la terre, permettant à la charge électrique accumulée de se dissiper par un chemin approuvé à faible résistance.

La liaison équipotentielle relie directement deux objets conducteurs, contribuant à égaliser leur potentiel électrique avant le début du transfert de carburant ou avant l’ouverture d’un raccord de flexible.

Les deux pratiques sont essentielles, car une citerne reliée à la terre peut toujours produire une étincelle si un autre composant reste électriquement isolé.

Par exemple, le châssis d’une citerne peut être mis à la terre alors qu’un raccord de flexible, un bras de chargement, un skid de pompe ou un réservoir de réception reste mal relié équipotentiellement.

Dans cette situation, les opérateurs peuvent supposer que le système est protégé alors qu’une dangereuse différence de potentiel subsiste à un point de connexion.

Une semi-remorque-citerne à carburant diesel doit donc être évaluée comme un système de transfert complet plutôt que comme un actif de remorque isolé.

Les équipes qualité doivent examiner la continuité entre les compartiments de la citerne, le châssis, les tuyauteries, les vannes, les dévidoirs de flexibles, les raccords de chargement, les flexibles conducteurs et les pinces de mise à la terre du terminal.

La documentation doit distinguer clairement les contrôles de mise à la terre des contrôles de liaison équipotentielle, car la conformité à une exigence ne confirme pas automatiquement la conformité à l’autre.

Où la charge électrostatique s’accumule sur une citerne

La génération de charge commence généralement lorsque le diesel se déplace rapidement dans les canalisations, filtres, compteurs, pompes et raccords étroits pendant le chargement ou le déchargement.

Une vitesse d’écoulement élevée, les éclaboussures, l’air entraîné, la contamination par l’eau et certaines configurations de filtres peuvent accroître la probabilité de séparation des charges électrostatiques.

La charge peut s’accumuler sur l’enveloppe de la citerne, les raccords internes, les flexibles de transfert, les composants de pompe, le châssis, les roues et les parties métalliques externes.

Les matériaux isolants créent un risque supplémentaire, car ils peuvent retenir la charge au lieu de la conduire en toute sécurité vers un point de mise à la terre désigné.

Les exemples comprennent les composants de flexible non conducteurs, les surfaces contaminées, les revêtements endommagés, les contenants en plastique, les pièces de rechange de mauvaise qualité et les protections inadaptées.

Le temps sec peut aggraver les phénomènes statiques, bien que les procédures de sécurité doivent rester inchangées, car l’humidité seule n’est pas une mesure de contrôle fiable.

Les opérateurs ne doivent jamais considérer l’apparence visuelle comme une preuve de l’absence de risque statique. La charge électrique est invisible et se développe souvent lors d’opérations normales.

C’est pourquoi la mise à la terre doit être intégrée aux procédures opérationnelles standard au lieu d’être considérée comme une réponse facultative à des conditions inhabituelles.

Comment un système de mise à la terre approprié réduit le risque d’inflammation

Un système de mise à la terre approprié réduit les risques en créant un chemin électrique intentionnel avant que les équipements de transfert de carburant ne soient connectés, ouverts ou mis sous tension.

Lorsque la citerne et l’équipement du terminal partagent le même potentiel électrique, la probabilité d’une étincelle causée par une égalisation de tension est réduite.

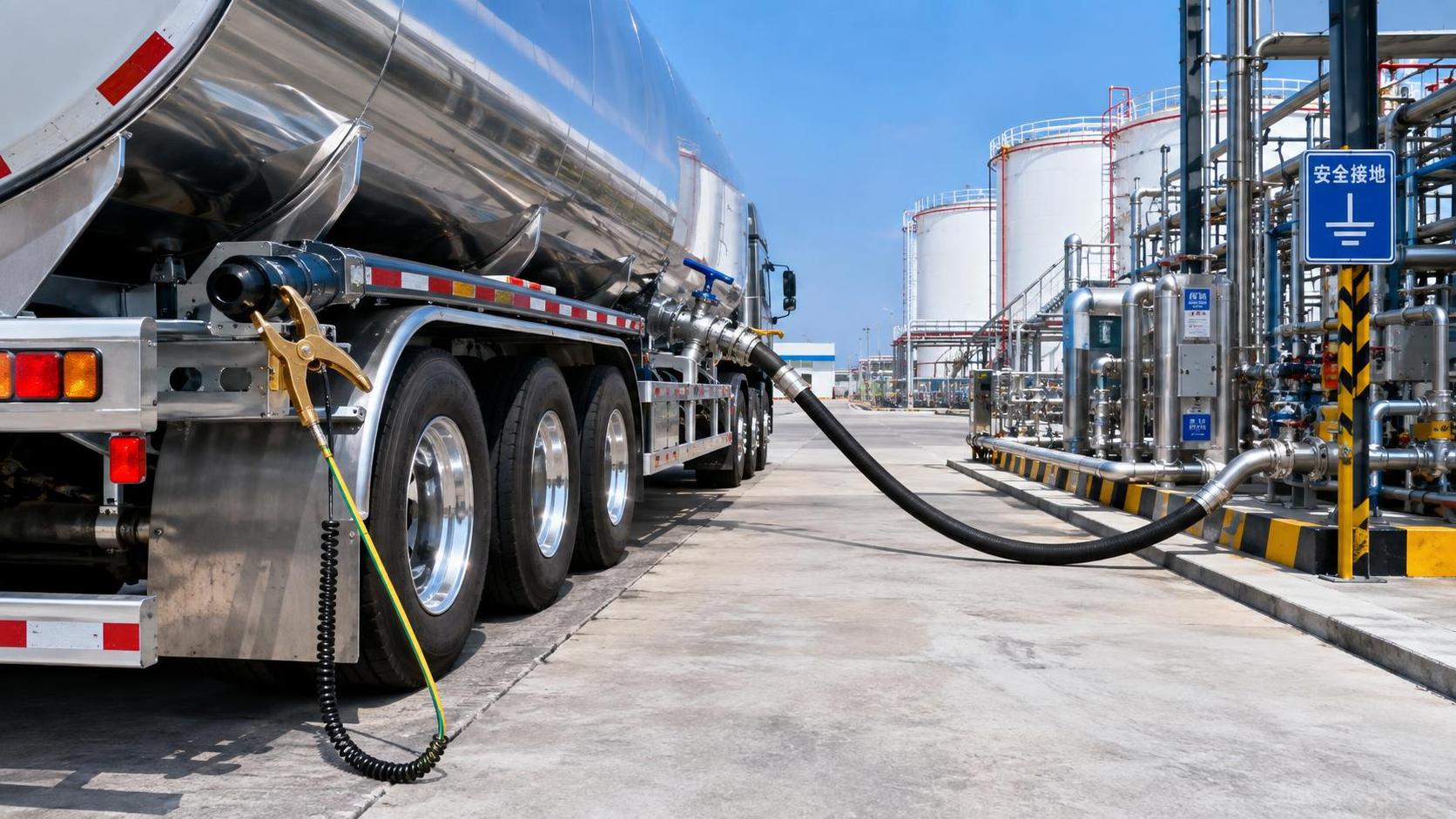

Les pinces de mise à la terre sont généralement raccordées à un point désigné du châssis ou de la structure de la citerne avant le chargement, puis déconnectées uniquement une fois l’opération terminée.

Les sites de chargement avancés peuvent utiliser des systèmes d’interverrouillage qui vérifient la continuité de mise à la terre avant d’autoriser les pompes, bras de chargement ou séquences de transfert automatisées.

Ces systèmes sont utiles, car ils réduisent la dépendance à la mémoire, mais ils n’éliminent pas la nécessité d’une inspection physique et d’une maintenance.

Une pince peut être fixée tout en étant inefficace si la peinture, la corrosion, la graisse, l’oxydation, la saleté ou des dents endommagées empêchent un contact métal sur métal fiable.

Les responsables de la sécurité doivent définir des emplacements de mise à la terre approuvés qui restent propres, accessibles, protégés contre la corrosion et clairement identifiés pour les conducteurs et les opérateurs.

Les contrôles de mise à la terre fonctionnent au mieux lorsqu’ils sont associés à des débits maîtrisés, des équipements de transfert conducteurs, la prévention des fuites, la gestion des vapeurs et des procédures de chargement rigoureuses.

Ce que les responsables qualité et sécurité doivent vérifier avant le transfert

La vérification préalable au transfert doit commencer par la confirmation que la citerne est correctement stationnée, stabilisée et positionnée dans la zone de chargement ou de déchargement désignée par le terminal.

Le conducteur doit inspecter le point de mise à la terre pour détecter toute contamination, détérioration du revêtement, corrosion, fixation desserrée et tout signe de déformation mécanique.

Les opérateurs doivent vérifier que la pince de mise à la terre se ferme solidement, saisit du métal conducteur nu et n’est pas raccordée à un point de fixation temporaire ou inadapté.

Lorsqu’il est installé, un moniteur électronique de mise à la terre doit indiquer une connexion valide avant le début du transfert de produit, et les alarmes doivent être examinées immédiatement.

Les flexibles doivent être contrôlés afin de vérifier leur construction conductrice approuvée, les dommages visibles, les exigences de continuité, les raccords compatibles et une liaison équipotentielle sécurisée aux interfaces de connexion.

L’équipement de transfert doit également être examiné pour détecter les fuites, joints dégradés, câbles endommagés, connexions de bornes desserrées et modifications non autorisées affectant la continuité électrique.

Les équipes qualité doivent confirmer que le compartiment de produit, le réservoir de réception et les vannes requises sont correctement identifiés avant le raccordement de l’équipement de transfert de carburant.

Ces vérifications préviennent plus que les phénomènes statiques. Elles réduisent également la contamination, le chargement du mauvais produit, les déversements, les arrêts imprévus et les litiges relatifs aux responsabilités opérationnelles.

Des fréquences d’inspection produisant des résultats fiables

Les contrôles quotidiens des conducteurs doivent se concentrer sur l’état visible, la propreté du point de mise à la terre, les dommages aux câbles, le fonctionnement des pinces et le respect de la séquence de transfert du site.

Les inspections de maintenance planifiées doivent inclure des essais de continuité des câbles de mise à la terre, des pinces, des composants liés équipotentiellement, des ensembles de flexibles et des points de connexion désignés du châssis.

Les intervalles d’inspection doivent refléter l’utilisation de la flotte, les conditions du terminal, l’exposition climatique, l’historique des réparations et les conséquences opérationnelles d’une défaillance de l’équipement.

Les citernes très utilisées opérant dans des cours poussiéreuses, des régions côtières, des environnements chimiques ou des conditions hivernales rigoureuses peuvent nécessiter des inspections plus fréquentes que les flottes standard.

Les mesures de résistance doivent être effectuées à l’aide d’équipements de test appropriés et interprétées conformément aux procédures applicables de l’entreprise, aux exigences du terminal et aux normes réglementaires pertinentes.

Un simple contrôle visuel ne peut pas prouver la continuité électrique. Un câble peut sembler intact alors que ses brins conducteurs internes sont rompus ou que ses jonctions de borne sont dégradées.

Les dossiers de maintenance doivent identifier le numéro de la remorque, la date d’inspection, le contrôleur, la méthode d’essai, les constatations, les mesures correctives, les pièces de rechange et la décision finale de remise en service.

L’analyse des tendances est particulièrement utile lorsqu’un même problème de mise à la terre affecte de façon répétée un fournisseur, un site d’exploitation, une configuration de véhicule ou une pratique de maintenance.

Défaillances courantes de mise à la terre et leurs conséquences opérationnelles

La corrosion est l’une des défaillances les plus courantes, car elle augmente la résistance et affaiblit la connexion physique entre les pinces, les câbles et les parties métalliques de la citerne.

Les surfaces de châssis peintes peuvent également empêcher une mise à la terre fiable lorsque les opérateurs fixent les pinces à des emplacements pratiques plutôt qu’à des points de contact en métal nu approuvés.

Des dents de pince endommagées réduisent la force de serrage et la surface de contact, augmentant la probabilité que les vibrations ou les manipulations interrompent la mise à la terre pendant le transfert.

Une isolation de câble endommagée peut exposer les conducteurs, tandis que des dommages internes cachés peuvent créer une continuité intermittente difficile à détecter sans essais.

Les flexibles de remplacement non autorisés peuvent introduire des sections non conductrices dans un système de transfert, compromettant la liaison équipotentielle même lorsque l’équipement de mise à la terre semble satisfaisant.

Une autre défaillance récurrente est procédurale : le personnel raccorde la pince de mise à la terre après avoir ouvert les vannes ou commencé le processus de préparation du transfert.

Cette séquence annule l’objectif de la mise à la terre, car l’égalisation des charges doit avoir lieu avant le déplacement du carburant et avant la manipulation de connexions potentiellement dangereuses.

Les responsables doivent examiner chaque contrôle de continuité échoué comme un indicateur de processus, et non simplement comme un inconvénient de maintenance nécessitant un remplacement rapide de composant.

Intégrer les contrôles de mise à la terre aux procédures opérationnelles

Les programmes les plus fiables font de la mise à la terre un point d’arrêt documenté avant le chargement ou le déchargement, avec une autorité claire pour interrompre le travail lorsque les exigences ne sont pas respectées.

Les procédures doivent préciser la séquence exacte de stationnement, freinage, liaison équipotentielle, mise à la terre, raccordement des flexibles, manœuvre des vannes, surveillance du transfert et déconnexion.

Les conducteurs ont besoin d’instructions concises, mais les superviseurs ont également besoin de règles d’escalade pour les pinces défectueuses, les interverrouillages défaillants, les points de mise à la terre indisponibles et les conditions contradictoires du terminal.

La formation doit expliquer la raison de chaque étape, car les travailleurs respectent les contrôles avec plus de constance lorsqu’ils en comprennent le mécanisme et les conséquences.

Les évaluations de compétence peuvent inclure des démonstrations pratiques, telles que la sélection d’un point de mise à la terre approuvé, le contrôle du contact de la pince et la réponse aux alarmes du moniteur.

Les systèmes de permis de travail peuvent être appropriés pour les tâches non routinières, les réparations, les travaux en espace confiné ou les transferts impliquant des configurations d’équipement inhabituelles et des connexions temporaires.

Les signalements de quasi-accidents doivent consigner les observations liées à l’électricité statique, y compris les étincelles, les défaillances inattendues du moniteur, les dommages aux câbles, les séquences de connexion incorrectes et les obstacles récurrents sur le site.

Ces rapports fournissent une alerte précoce avant qu’un incident ne survienne et aident la direction à déterminer si la cause sous-jacente concerne l’équipement, la formation, la supervision ou la conception.

Choisir des équipements dotés de dispositifs de sécurité faciles à entretenir

Lors de l’évaluation des équipements de citerne, les acheteurs doivent déterminer si les points de mise à la terre, les raccordements de tuyauterie et les composants électriques restent accessibles pour l’inspection et l’entretien de routine.

Une construction durable favorise la sécurité, car les vibrations excessives, la corrosion, les dommages structurels et les raccords insuffisamment protégés peuvent progressivement compromettre la continuité électrique.

Les gestionnaires de flotte doivent demander des plans clairs, des spécifications de matériaux, des exigences d’inspection et un service après-vente plutôt que de se fier uniquement aux descriptions générales des produits.

La même rigueur d’approvisionnement s’applique à l’ensemble des équipements de transport spécialisés, y compris unesemi-remorque à benne arrière utilisée dans des environnements exigeants de matériaux en vrac.

Par exemple, les structures en acier à haute résistance, les systèmes de freinage fiables, les composants de suspension durables et les processus documentés d’inspection qualité réduisent l’incertitude opérationnelle évitable.

Galaxy Era Vehicle Co.LTD applique plusieurs étapes d’inspection et des contrôles qualité dédiés afin d’aider les clients à évaluer l’intégrité structurelle, la fiabilité des composants et la facilité d’entretien à long terme.

Bien que les citernes de carburant et les remorques pour vrac présentent des profils de risque différents, les deux nécessitent une sélection d’équipements fondée sur des performances vérifiées plutôt que sur la seule apparence.

Les achats axés sur la sécurité doivent inclure l’accès à la maintenance sur le cycle de vie, la disponibilité des pièces de rechange, une qualité de fabrication traçable et un support technique adapté aux conditions d’exploitation propres à la flotte.

La conformité est plus solide lorsqu’elle peut être démontrée

Les exigences réglementaires varient selon les pays, les terminaux, la classification de la cargaison et l’itinéraire de transport. Les responsables doivent donc identifier les normes régissant leur opération précise.

Toutefois, un programme de conformité solide démontre systématiquement que l’équipement de mise à la terre est spécifié, inspecté, testé, entretenu et utilisé conformément à des procédures écrites.

Les auditeurs et les clients attendent de plus en plus des preuves plutôt que de simples assurances verbales, surtout après un déversement, un incendie, une défaillance d’équipement ou un quasi-accident signalé.

Les preuves utiles comprennent les registres d’inspection, les dossiers de formation, les informations d’étalonnage, les ordres de travail de maintenance, les rapports de mesures correctives et les listes de contrôle opérationnelles propres au terminal.

Les enregistrements numériques peuvent améliorer la traçabilité, mais seulement lorsque les équipes terrain les remplissent correctement et que les superviseurs examinent les exceptions au lieu de simplement collecter les formulaires.

Les responsables de la sécurité doivent observer périodiquement les activités réelles de chargement et de déchargement afin de comparer les procédures documentées aux pratiques de travail effectives.

Cette vérification sur le terrain révèle souvent des écarts pratiques, tels que des points de mise à la terre inaccessibles, des pinces endommagées, des conducteurs pressés, des responsabilités floues ou des instructions de terminal incohérentes.

Les mesures correctives doivent traiter l’origine de la défaillance, notamment par une refonte de l’équipement ou une révision des procédures, au lieu de s’appuyer à répétition sur de simples rappels.

Mesurer la valeur commerciale des contrôles de mise à la terre

La valeur de la mise à la terre se mesure d’abord par les dommages évités : moins de possibilités d’inflammation, une exposition réduite des conducteurs et une meilleure protection du personnel des terminaux.

Elle protège également les actifs en réduisant le risque de dommages dus au feu, d’arrêts des équipements, de pertes de produit, de coûts de réponse environnementale et de conséquences liées à l’assurance.

Pour les responsables qualité, une mise à la terre fiable favorise des conditions de transfert constantes et réduit la probabilité d’écarts non documentés pendant les opérations à haut risque.

Pour les exploitants de flotte, des procédures standard de mise à la terre peuvent réduire les retards, car les conducteurs et le personnel du terminal savent exactement ce qui doit être vérifié avant le transfert.

La direction doit suivre les essais de mise à la terre échoués, la fréquence de remplacement des équipements, les écarts de procédure, l’achèvement des formations, les quasi-accidents et les défauts récurrents spécifiques aux sites.

Ces indicateurs aident à justifier les budgets de maintenance préventive, car ils relient l’investissement dans la sécurité à des performances de contrôle mesurables et à la fiabilité opérationnelle.

Le remplacement d’une pince peu coûteuse peut sembler mineur, mais ignorer un équipement de mise à la terre dégradé peut exposer l’entreprise à des conséquences dépassant largement les coûts de réparation.

Le meilleur retour provient d’un système dans lequel la conception, l’inspection, la formation, la maintenance et la supervision se renforcent mutuellement chaque fois que le carburant est transféré.

Conclusion

Les systèmes de mise à la terre réduisent les risques d’électricité statique sur les citernes de diesel en empêchant les différences de tension non contrôlées entre la remorque, l’équipement de transfert et les infrastructures environnantes.

Pour les responsables du contrôle qualité et de la sécurité, la priorité pratique consiste à vérifier la continuité, entretenir les équipements, faire respecter la rigueur de la séquence et documenter chaque contrôle important.

Une semi-remorque-citerne à carburant diesel ne doit jamais être considérée comme suffisamment protégée simplement parce qu’un câble de mise à la terre est présent sur le site d’exploitation.

La protection dépend d’un contact correct, d’une continuité testée, de composants compatibles liés équipotentiellement, d’un personnel formé et de l’autorité d’arrêter le transfert lorsqu’une exigence n’est pas satisfaite.

Lorsque ces contrôles sont intégrés aux achats, à la maintenance et aux opérations quotidiennes, la mise à la terre devient une mesure fiable de réduction des risques plutôt qu’une simple formalité de liste de contrôle.
