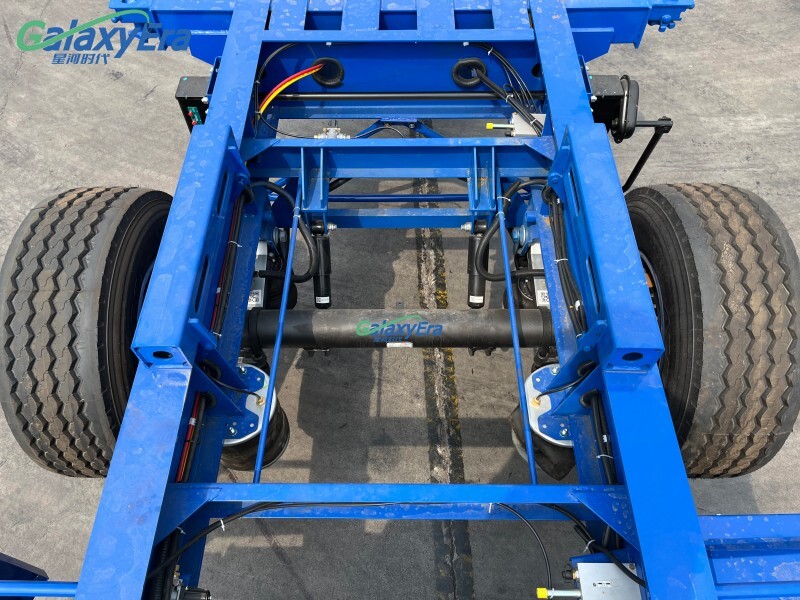

Un conteneur qui ne repose que sur un verrou tournant ou qui bascule sur ses appuis doit entraîner l’arrêt de l’inspection avant mise en service de la remorque. Dans une usine de remorques porte-conteneurs, un simple contrôle visuel de l’alignement ne permet pas d’établir le bon positionnement : les quatre verrous peuvent sembler d’équerre alors que leur espacement, la hauteur des appuis ou leur position par rapport au repère du châssis sont incorrects.
Vérifiez chaque position de conteneur approuvée par rapport au plan contrôlé. Mesurez l’espacement longitudinal et transversal, les diagonales et la hauteur des surfaces d’appui avant de vérifier l’engagement mécanique. Utilisez les tolérances spécifiées et une jauge d’interface vérifiée ou un conteneur adapté pour l’essai fonctionnel. Un positionnement incorrect peut empêcher le conteneur de reposer complètement, gêner le verrouillage ou laisser un angle insuffisamment soutenu, même si la poignée semble fermée.
Commencez par vérifier la révision du plan associée au numéro de série de la remorque. Confirmez les configurations de conteneurs prévues, les verrous utilisés pour chacune et les conditions de contrôle définies par le service d’ingénierie. Un châssis doté de plusieurs postes de verrouillage doit faire l’objet d’une évaluation distincte pour chaque combinaison approuvée ; la conformité à une configuration ne valide pas les autres.
La norme ISO 668 traite des dimensions des conteneurs, tandis que la norme ISO 1161 porte sur leurs pièces de coin. Ces références contribuent à définir l’interface, mais ne remplacent ni le plan d’assemblage contrôlé de la remorque, ni les exigences du fournisseur des verrous, ni les exigences de transport applicables. La longueur nominale du conteneur ne remplace pas les dimensions réelles entre axes des verrous.
En l’absence de tolérances, demandez des précisions au service d’ingénierie ; l’inspecteur ne doit pas estimer lui-même une marge acceptable. Le fait qu’un conteneur puisse être descendu sur le châssis ne suffit pas à prouver sa conformité dimensionnelle.
Garez la remorque sur une surface d’inspection adaptée, immobilisez-la et soutenez-la conformément à la procédure de contrôle. Consignez si le châssis est soutenu par sa suspension, son train d’atterrissage ou des dispositifs dédiés. Un appui inégal peut tordre le cadre et modifier les mesures de hauteur. Pour une suspension pneumatique, utilisez le réglage d’inspection spécifié plutôt que de mesurer à une hauteur de roulage arbitraire.
Nettoyez les têtes de verrou, les surfaces d’appui et les points de mesure. Les projections de soudure, l’accumulation de revêtement ou les débris peuvent fausser les mesures et empêcher le conteneur de reposer correctement. Avant de considérer un problème de positionnement comme un simple réglage, inspectez les plaques de montage et les soudures environnantes afin de repérer tout dommage ou toute déformation visible.
Utilisez des équipements étalonnés et adaptés aux tolérances à contrôler. Un mètre ruban en acier peut servir aux vérifications préliminaires, mais des exigences plus strictes peuvent nécessiter un système de mesure tridimensionnelle, un laser tracker ou un gabarit vérifié. Un niveau seul ne permet pas d’établir la coplanarité, sauf si les mesures sont prises par rapport à un repère contrôlé commun. Consignez l’identification de l’instrument et vérifiez que son incertitude de mesure est adaptée à la limite d’acceptation.
Attribuez à chaque poste de verrouillage un identifiant correspondant à celui du rapport d’inspection. Mesurez les centres des verrous définis ou les cibles d’outillage approuvées, et non des bords facilement accessibles de pièces moulées, de poignées ou de plaques de montage. Si le centre n’est pas directement accessible, utilisez un adaptateur ou une jauge vérifiés dont le décalage est connu.
Des diagonales égales ne prouvent pas que le positionnement est correct. Les diagonales d’une disposition rectangulaire peuvent être égales même si celle-ci est trop large, trop courte ou décalée par rapport à l’axe du châssis. Les mesures des diagonales complètent les coordonnées prises à partir des repères ; elles ne les remplacent pas.
Pour les ensembles réglables, approchez chaque position de façon uniforme et vérifiez que les goupilles, butées ou autres dispositifs de positionnement sont complètement engagés. Un jeu excessif peut faire varier en fonctionnement une mesure correcte à vide. Consignez l’état des dispositifs de positionnement ainsi que tout mouvement nécessitant une vérification.
Les surfaces destinées à porter les coins du conteneur doivent respecter les exigences du plan concernant le plan d’appui. Mesurez chaque surface d’appui par rapport à un repère vertical commun, y compris les éventuelles cales d’appui distinctes. Une tête de verrou haute n’implique pas nécessairement une surface d’appui haute ; aucune de ces mesures ne doit remplacer l’autre.
Consignez l’orientation et la hauteur des têtes de verrou dans les états spécifiés par le fournisseur. Les verrous escamotables doivent atteindre leur position de travail prévue ; les verrous inactifs doivent dégager la configuration de conteneur sélectionnée. Vérifiez également le dégagement autour de la géométrie du col de cygne et des supports voisins lorsqu’ils font partie de l’interface approuvée.
Après les contrôles dimensionnels, réalisez un essai fonctionnel contrôlé à l’aide d’une jauge vérifiée ou d’un conteneur compatible dont la géométrie et l’état des pièces de coin ont été vérifiés. Sécurisez la zone d’essai et respectez la procédure de levage. Tenez le personnel à l’écart des charges suspendues et des zones de pincement ; ne placez pas les mains sous les pièces de coin pendant la descente.
Abaissez le conteneur sans le faire glisser latéralement pour surmonter une interférence. Vérifiez que les coins prévus reposent sur leurs surfaces d’appui et qu’aucun verrou inactif ni élément du châssis ne les obstrue. Tout basculement inexpliqué ou écart visible doit faire l’objet d’une investigation ; il ne faut pas accepter le conteneur en se fondant sur les autres coins.
Actionnez chaque verrou actif sur toute sa course spécifiée. Vérifiez l’engagement et le maintien selon la méthode prescrite par le fournisseur, y compris la signification de tout indicateur. La position de la poignée ne prouve pas à elle seule que la tête s’est correctement engagée dans la pièce de coin. Vérifiez l’absence de grippage, de course incomplète, de jeu libre excessif et de risque de déverrouillage accidentel.
Ne frappez pas les poignées, n’agrandissez pas les ouvertures des pièces de coin et ne tirez pas le conteneur pour l’aligner sur le mécanisme de verrouillage. Ces actions peuvent masquer un défaut d’interface. Un essai de mise en place ne permet pas non plus d’établir la capacité structurelle et ne remplace aucun essai de charge exigé séparément.
En cas de défaillance d’un poste, distinguez les causes probables : mauvais positionnement du support, déformation due au soudage, montage incorrect du verrou, appui irrégulier du châssis ou équipement d’essai défectueux. Conservez les mesures initiales avant tout réglage. Le soudage, le découpage, l’élargissement des trous oblongs ou le déplacement d’un ensemble de montage nécessitent une méthode de réparation approuvée, car ces interventions peuvent affecter la géométrie ainsi que le cheminement des charges.
Les mêmes exigences de contrôle de l’interface s’appliquent lors de l’évaluation de laRemorque plateau semi-remorque à vendre Pour la vente pour le transport de conteneurs. Les configurations proposées comprennent de 4 à 12 verrous tournants et des longueurs personnalisables ; il faut donc vérifier la configuration de verrous effectivement commandée par rapport à son plan. Le nombre de verrous et la longueur nominale du plateau ne garantissent pas la compatibilité avec toutes les configurations de conteneurs.
Après toute retouche approuvée, répétez les contrôles dimensionnels concernés, les mesures de hauteur des appuis et l’essai fonctionnel. Étendez l’inspection aux autres postes si la réparation est susceptible de modifier la géométrie du cadre ou des supports voisins.
Le rapport de libération doit indiquer la remorque, la révision du plan, les configurations testées, les conditions d’appui, les instruments, les dimensions nominales, les tolérances, les mesures réelles et les résultats de contrôle de l’engagement. Joignez, si utile, des photographies traçables ou des fichiers de mesure, ainsi que toute décision relative à une non-conformité. Maintenez la remorque en attente tant qu’un écart inexpliqué à l’appui, un engagement incertain ou l’absence d’un critère d’acceptation n’a pas été résolu.
