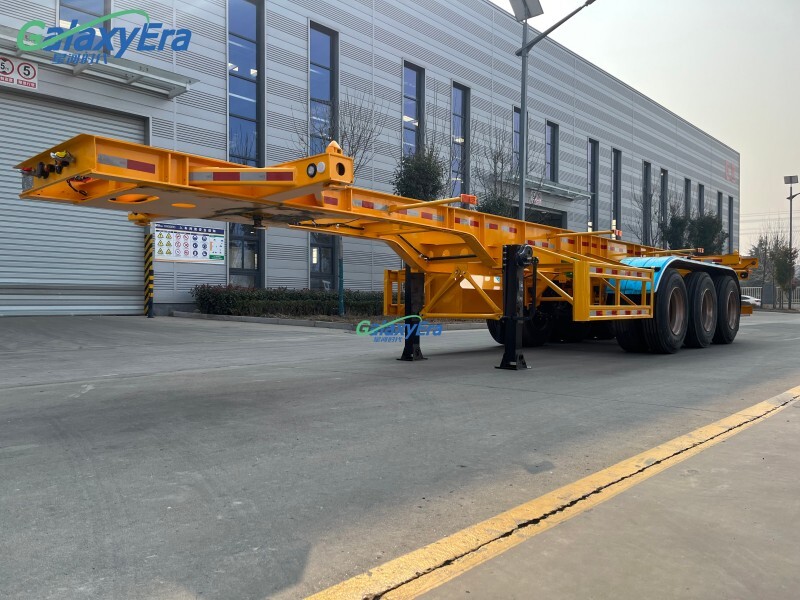

Une usine de semi-remorques porte-conteneurs peut présenter un certificat d’essai de charge du châssis attestant que celui-ci a supporté la charge spécifiée sans dommage visible. Ce résultat n’est toutefois pas suffisant si l’essai a utilisé des points d’appui du conteneur différents, un dispositif de retenue de la cheville ouvrière irréaliste ou une configuration du châssis différente de celle de la remorque évaluée. Ces écarts peuvent masquer une flexion excessive, une surcontrainte locale ou une déformation permanente.

Évaluez l’essai en suivant le cheminement de la charge, depuis ses points d’application à travers le châssis jusqu’à la cheville ouvrière et aux appuis des essieux, puis en comparant le comportement mesuré aux limites d’acceptation approuvées au préalable. Les éléments de preuve doivent établir quelle configuration a été testée, comment les charges en service ont été représentées, si les mesures sont fiables et ce qui s’est produit après le déchargement. Un essai statique de charge de preuve contribue à l’évaluation de la résistance ; à lui seul, il ne démontre pas la durée de vie en fatigue.

Définir précisément ce que l’essai doit démontrer

Commencez par l’objectif de l’essai plutôt que par la charge annoncée. Un contrôle de la rigidité sous charge nominale, un essai de charge de preuve et un essai de fatigue répondent à des questions différentes. Avant le début de l’essai, la procédure doit préciser l’objectif, les exigences applicables, la séquence de chargement, les durées de maintien, la méthode de déchargement et les critères d’acceptation.

Demandez la révision du plan du châssis testé et l’identification de l’éprouvette. Vérifiez que l’empattement, les positions des conteneurs, les sections des longerons principaux, la disposition des traverses, le montage de la cheville ouvrière, les fixations de suspension et les supports de verrous tournants correspondent à la configuration proposée. Consignez la présence éventuelle de soudures, de supports et de renforts de série sur l’éprouvette. Un raidisseur supplémentaire monté uniquement sur le châssis d’essai limite la pertinence du résultat.

La traçabilité des matériaux est également importante. Les certificats doivent correspondre aux nuances et aux épaisseurs des tôles installées, et non simplement aux matériaux habituellement achetés par l’usine. Lorsqu’un même essai couvre une famille de châssis, demandez la justification technique précisant les variantes représentées et les cas de charge qui ne sont pas couverts.

Vérifier le cheminement de la charge avant d’accepter la charge totale

Un châssis porte-conteneurs reçoit les charges des conteneurs par des interfaces ponctuelles, et non par un plancher de chargement continu. Répartir uniformément les masses d’essai le long des longerons peut réduire les sollicitations locales au niveau des supports de conteneurs et modifier la répartition des moments fléchissants. Le plan de montage doit indiquer la position de chaque point de chargement par rapport à la cheville ouvrière, au groupe d’essieux et aux interfaces des conteneurs.

• Disposition des conteneurs : Vérifiez que chaque position prévue pour les conteneurs est prise en compte, y compris les configurations qui produisent des concentrations de charge à différents endroits.
• Répartition de la charge : Comparez les réactions appliquées à l’enveloppe spécifiée du centre de gravité du chargement. Une charge identique à tous les points d’appui ne représente pas nécessairement le cas le plus défavorable.
• Dispositifs de chargement : Vérifiez les zones de contact et la rigidité. Un répartiteur qui s’appuie sur plusieurs éléments structurels peut contourner le support ou la traverse évalués.
• Chargement asymétrique : Déterminez si le déséquilibre latéral autorisé ou des conditions d’appui inégales nécessitent une évaluation distincte. Un essai vertical symétrique ne démontre pas la résistance à la torsion.

Précisez si les charges indiquées désignent la charge utile, la masse brute du conteneur ou la masse totale de la remorque. Le poids propre du châssis et celui des dispositifs d’essai doivent être pris en compte de manière cohérente. Confondre ces valeurs peut fausser l’évaluation de la sévérité de l’essai.

Les conditions d’appui peuvent modifier le résultat

L’appui avant doit reproduire suffisamment fidèlement l’interface de la sellette d’attelage prévue afin de restituer les transferts de charge et les contraintes pertinentes. Un serrage excessif peut empêcher la rotation ou introduire un blocage en moment absent en service. À l’inverse, un appui ponctuel inadapté peut créer une concentration artificielle des contraintes locales.

À l’arrière, déterminez si la remorque repose sur ses pneus, ses ensembles de suspension, des supports d’essieux ou des appuis rigides placés sous le châssis. Chaque disposition modifie la souplesse et la répartition des réactions. Des appuis rigides peuvent convenir à un essai structurel défini, mais leur utilisation doit être justifiée lorsque les résultats sont comparés aux prévisions concernant le véhicule complet.

L’écartement des appuis est aussi important que leur type. Rapprocher les appuis arrière de la charge appliquée peut réduire la portée de flexion effective. Le train d’atterrissage ne doit pas supporter de charge lors d’un essai reproduisant les appuis routiers, sauf si la procédure évalue explicitement cette condition. Tout étai supplémentaire doit figurer dans le compte rendu du montage.

Avant le chargement, exigez un dispositif de sécurité documenté : des montages adaptés, un chargement contrôlé, une zone d’exclusion et des critères d’arrêt en cas de déformation inattendue, d’instabilité, de fissuration ou de défaillance de l’instrumentation. Poursuivre après un incident anormal peut compromettre la sécurité du personnel ainsi que l’interprétation des mesures ultérieures.

Rechercher des mesures qui distinguent le comportement du châssis des mouvements du banc d’essai

Une seule mesure de flèche à mi-portée ne décrit pas le comportement de l’ensemble du châssis. Les points de mesure doivent couvrir les zones critiques prévues, notamment les travées des longerons principaux, les supports de conteneurs, les assemblages des traverses et les transitions proches du col de cygne ou des fixations de suspension. Le plan d’instrumentation doit expliquer le choix de chaque emplacement.

Demandez les certificats d’étalonnage ainsi qu’une résolution des instruments adaptée aux limites d’acceptation. Les photographies doivent indiquer l’emplacement des capteurs et la géométrie des appuis ; elles complètent les plans et les données brutes, sans les remplacer. La conversion des déformations en contraintes doit tenir compte du comportement du matériau et de l’état de contrainte supposés. Une jauge uniaxiale ne permet pas de caractériser entièrement un état de contrainte multiaxial.

Examiner l’historique de chargement, pas seulement la valeur maximale

Le compte rendu d’essai doit conserver les paliers de charge, les temps de maintien, les mesures de déplacement et de déformation, les interruptions et les données de déchargement. Les effets de mise en place lors du chargement initial peuvent s’expliquer, mais les variations brusques de déplacement, la perte de rigidité ou la divergence des mesures gauche-droite nécessitent une investigation.

Tracez la charge en fonction du déplacement aux principaux points de mesure. Comparez la tendance à la réponse élastique prévue et repérez toute non-linéarité inexpliquée. Le frottement, le comportement de la suspension, le déplacement du montage et la plastification locale peuvent produire des signatures différentes ; l’évaluateur ne doit pas en attribuer la cause sans observations à l’appui.

Après déchargement, mesurez la déformation résiduelle en utilisant le même dispositif de référence et le délai de récupération prévu par la procédure. Inspectez les soudures critiques et les matériaux adjacents afin de repérer les fissures, le flambage, les déformations ou les altérations du revêtement nécessitant un examen plus approfondi. Le cas échéant, faites appel à des méthodes de contrôle non destructif adaptées et à du personnel qualifié. Une inspection visuelle seule ne permet pas d’exclure tous les défauts de soudure.

Appliquer les critères d’acceptation appropriés

Demandez à l’usine d’indiquer les normes, les exigences contractuelles et les limites techniques applicables à l’essai concerné, y compris les éditions et les clauses pertinentes. Les exigences relatives aux interfaces des conteneurs, aux homologations des véhicules et à la vérification structurelle du châssis portent sur des sujets différents. Le respect de l’une ne démontre pas automatiquement celui des autres.

Il n’est pas possible de définir les flèches admissibles et les déformations résiduelles à partir d’un pourcentage universel de la longueur de la remorque. Les limites doivent découler de la base de conception, des dégagements opérationnels, des exigences d’alignement des interfaces et de la procédure d’essai applicable. De même, tout coefficient de charge de preuve doit reposer sur une justification documentée, et non être choisi une fois le résultat connu.

Comparez l’essai à l’analyse structurelle en utilisant des charges et des conditions aux limites cohérentes. Même si les valeurs mesurées restent dans les limites, les écarts importants doivent être expliqués : ils peuvent révéler des hypothèses de modèle incorrectes, un bridage par les montages ou des erreurs de mesure. Un essai statique ne permet pas non plus d’évaluer les sollicitations répétées, le freinage, les virages et les sollicitations dues à la route, sauf si celles-ci sont prises en compte dans une analyse ou des essais distincts.

Associer les éléments de preuve à l’architecture réelle de la remorque

Un fournisseur peut également proposer une semi-remorque surbaissée pour le transport de machines lourdes, avec une structure de caisse, un empattement et des matériaux configurables. Ces options illustrent pourquoi les éléments de preuve issus des essais de charge doivent correspondre à la configuration réelle. Un plateau surbaissé qui transporte des machines introduit les charges à des endroits différents d’un châssis porte-conteneurs reposant sur des interfaces de conteneurs ; sa capacité ou les dimensions de ses longerons ne peuvent pas valider la conception du châssis porte-conteneurs.

Concluez l’examen par une décision propre à la configuration. L’approbation exige des dossiers de spécimen traçables, des conditions de charge et d’appui représentatives, des mesures fiables, le respect des limites d’acceptation et la résolution des anomalies. L’absence d’étalonnage ou des dossiers incomplets peuvent justifier la suspension de l’évaluation ; des chemins de charge non représentatifs peuvent nécessiter un nouvel essai. La fissuration, une déformation permanente inexpliquée ou une perte de rigidité importante exigent une investigation technique et la vérification des actions correctives avant approbation, et non simplement la délivrance d’un autre certificat.
