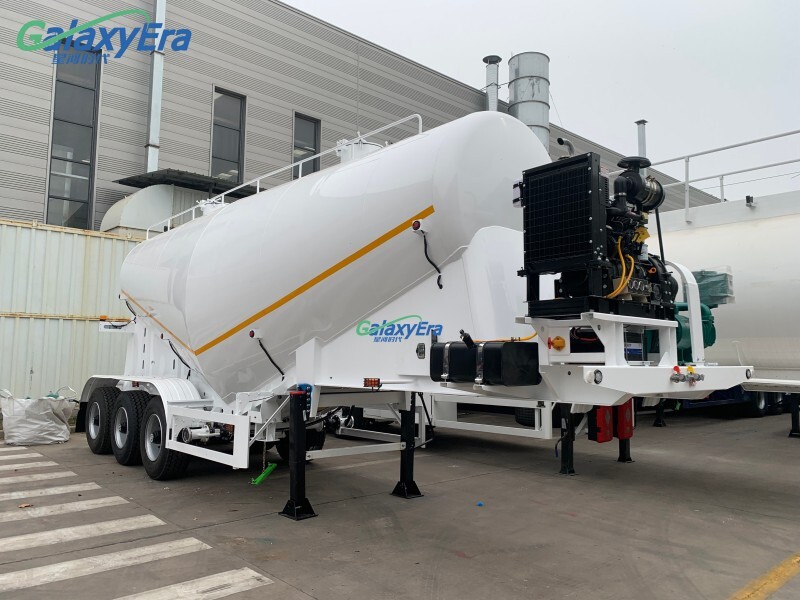

Comment dimensionner un compresseur d’air pour le déchargement d’un camion-citerne à ciment

Le dimensionnement d’un compresseur d’air pour un camion-citerne à ciment ne consiste pas simplement à faire correspondre une pression nominale. Le débit d’air libre, le débit de déchargement, la distance de transport, la géométrie des conduites et les limites de pression de la remorque influent tous sur le résultat. Un équipement sous-dimensionné peut prolonger le déchargement et contribuer aux obstructions ; un équipement surdimensionné peut consommer davantage d’énergie sans transporter plus de ciment. Le choix des spécifications doit partir du système de déchargement, et non du catalogue du compresseur.

L’objectif pratique consiste à fournir suffisamment d’air pendant tout le cycle de déchargement, à une pression de service autorisée et dans les conditions que la remorque rencontrera réellement. Cela inclut le silo de réception : la configuration de son entrée et son filtre de ventilation peuvent limiter les performances même si le compresseur est correctement dimensionné.

Définir les conditions de fonctionnement avant de choisir l’équipement

Commencez par déterminer la charge utile et le créneau de déchargement disponible. Distinguez le temps consacré au raccordement des flexibles, à la mise sous pression de la cuve, au transport du ciment, au dégagement de la conduite et à la décompression en toute sécurité. Diviser la charge utile par la durée totale sur site peut conduire à sous-estimer le débit de transport que l’équipement doit atteindre.

Pour une planification préliminaire, le débit massique moyen de solides requis correspond à la charge utile divisée par le temps réel de transport. Cela permet de fixer un objectif, mais ne détermine pas directement le débit d’air du compresseur. Les caractéristiques du ciment, les performances de fluidisation et la résistance de la conduite déterminent la quantité d’air nécessaire pour atteindre cet objectif.

• Consignez le type de ciment et les informations disponibles sur sa masse volumique apparente, sa finesse, son humidité et son comportement lors de la manutention.
• Mesurez les diamètres intérieurs des flexibles et des conduites, la longueur horizontale, la hauteur de levage, les coudes, les réductions et les raccords.
• Vérifiez la géométrie de l’entrée du silo, la pression admissible à la réception et la capacité du filtre de ventilation.
• Précisez la température ambiante, l’altitude, le nombre de cycles de déchargement consécutifs et la puissance motrice disponible.

Définissez un itinéraire courant ainsi que l’itinéraire plausible le plus exigeant. Un dimensionnement pour un raccordement court et rectiligne offre peu de marge face à un flexible plus long ou à une entrée de silo surélevée. À l’inverse, il peut être inutile de dimensionner chaque véhicule pour un itinéraire exceptionnel si un équipement dédié peut assurer cette tâche.

Convertir les besoins de transport en un débit d’air comparable

Demandez aux fournisseurs le débit d’air libre, ou FAD, à la pression de refoulement et à la vitesse requises. La cylindrée balayée ne correspond pas au débit d’air délivré. Les valeurs exprimées en mètres cubes par minute ne sont pas non plus comparables si la température et la pression de référence ainsi que la méthode de mesure ne sont pas précisées.

Un calcul de transport pneumatique peut s’appuyer sur le rapport de charge solide, c’est-à-dire le débit massique de ciment divisé par le débit massique d’air de transport. Si un rapport de charge validé est disponible, le débit massique d’air requis est égal au débit massique de ciment divisé par ce rapport. Convertissez le résultat en débit volumique de référence à l’aide de la masse volumique de l’air dans les conditions de référence déclarées.

Le mot important est validé. Il n’existe pas de rapport de charge universel applicable à tous les camions-citernes à ciment. Une valeur provenant d’une autre installation peut ne pas convenir à un diamètre de conduite, une hauteur de levage ou un régime de transport différents. Utilisez les données de performance du fabricant de la remorque, un calcul du système de transport ou un essai de déchargement représentatif.

Déterminez le parcours de l’air. La mise sous pression de la cuve, les plaques de fluidisation et l’injection d’air de transport supplémentaire peuvent partager une même source. Leurs besoins peuvent se chevaucher, mais il ne faut pas automatiquement les additionner comme trois charges continues indépendantes : l’air qui pénètre dans la cuve peut ensuite devenir de l’air de transport. Un schéma pneumatique et une séquence de fonctionnement évitent les omissions comme les doubles comptages.

Choisissez un débit d’air utile supérieur au besoin validé, en prévoyant une marge convenue pour les variations du site et la dégradation des performances. Évitez d’appliquer une marge en pourcentage sans justification. Un surplus important peut accroître la vitesse dans la conduite, la charge du filtre et la consommation d’énergie, à moins que le système ne puisse le réguler efficacement.

Vérifier le débit d’air dans la conduite de transport

Le FAD décrit l’air dans des conditions de référence, et non son volume dans une conduite sous pression. Pour une première conversion fondée sur l’hypothèse du gaz parfait, le débit volumique local est égal au débit volumique de référence multiplié par le rapport entre la pression absolue de référence et la pression absolue locale, puis par le rapport entre la température absolue locale et la température absolue de référence. Divisez le débit volumique local par la section de la conduite pour estimer la vitesse.

Utilisez la pression absolue et la température absolue, et non la pression manométrique et les degrés Celsius. Vérifiez les conditions tout au long de la conduite : l’air se dilate à mesure que la pression diminue, de sorte que la vitesse évolue généralement vers l’extrémité de réception. La plage admissible doit être déterminée à partir de la conception du système de transport choisi ; ce calcul ne suffit pas à prédire un transport stable du ciment.

Adapter la pression sans dépasser les limites du système

Le compresseur doit compenser les pertes entre sa sortie et la cuve ou les points d’injection, tout en maintenant la pression nécessaire au déchargement. Le calcul du transport doit tenir compte de l’accélération du matériau, du frottement, de la hauteur de levage, des raccords et de la contre-pression du système de réception. Évitez de comptabiliser deux fois la même résistance en aval lors de la combinaison des calculs.

Vérifiez la pression de service maximale admissible de la cuve ainsi que les caractéristiques nominales des flexibles, des vannes, des raccords et des composants de traitement de l’air. Distinguez la pression normale de déchargement de la capacité maximale du compresseur. La régulation et les dispositifs de protection doivent maintenir chaque composant dans les limites autorisées ; la soupape de sûreté n’est pas un régulateur de pression destiné à un usage courant.

Si un essai révèle une résistance excessive, recherchez les restrictions, les filtres obstrués, une fluidisation insuffisante et une géométrie de conduite inadaptée avant d’augmenter la pression. Un compresseur à plus haute pression ne peut pas compenser en toute sécurité un système fonctionnant au-delà de son domaine de conception.

Vérifier les performances en continu et l’intégration au véhicule

Un compresseur capable de fournir le débit requis pendant une courte période peut néanmoins ne pas convenir à des déchargements répétés. Demandez sa classification pour un fonctionnement continu, ses limites de température de refoulement, ses exigences de refroidissement et les corrections de performance liées à l’altitude et à la température ambiante. Une densité d’air d’admission réduite peut diminuer la masse d’air délivrée, tandis que des conditions chaudes peuvent limiter le refroidissement.

Pour un équipement entraîné par prise de force, vérifiez la plage de vitesse, le couple continu, la compatibilité de la transmission et le fonctionnement du moteur lorsque le véhicule est à l’arrêt. Pour un moteur indépendant ou un entraînement électrique, vérifiez la puissance continue au point de fonctionnement spécifié. Prenez en compte la filtration, l’entraînement d’huile, la maîtrise de l’humidité, l’accès pour la maintenance et les charges sur le support de montage, et pas uniquement la puissance nominale du moteur.

L’offre de semi-remorques OEM/ODM de Galaxy Era Vehicle Co.LTD fait de la définition des interfaces un élément utile des échanges avec le fournisseur : demandez les plans, les dispositions de montage, les limites de fonctionnement et les responsabilités après-vente. Toutefois, ne confondez pas les catégories de produits. Sonchâssis porte-conteneurs à trois essieux est conçu pour le transport de conteneurs entre les ports, les terminaux intermodaux et les autoroutes ; les spécifications de son châssis ne permettent pas d’établir sa capacité de déchargement pneumatique pour une citerne à ciment.

Inclure les preuves de conformité dans les critères d’acceptation

Avant l’approbation, demandez une courbe de performance du compresseur, les conditions de référence déclarées pour le débit d’air, le schéma pneumatique et une procédure d’essai de déchargement convenue. L’essai doit préciser le matériau, la charge utile, la géométrie de l’itinéraire, les conditions ambiantes et la configuration du silo de réception.

Consignez la durée de transport, l’évolution de la pression, la vitesse du compresseur, les températures, la quantité de matériau résiduel et toute interruption. Une évacuation stable dans les limites autorisées importe davantage qu’une affirmation de débit de pointe sur une courte période. Choisissez le compresseur dont les performances continues documentées couvrent les conditions convenues, et précisez les conditions du site exclues de cette garantie.
